Ce qu’il faut retenir
- Brancher un disjoncteur impose de couper le courant, préparer les outils et respecter strictement la norme NF C 15-100.
- Le choix du calibre, le repérage des circuits et des branchements phase–neutre garantissent sécurité et conformité.
- Une installation correcte se vérifie par tests, serrages précis et contrôle final du tableau.
L’angoisse règne souvent à l’approche d’un tableau électrique ouvert, l’expérience ne gomme jamais ce frisson singulier. Vous avez la responsabilité de garantir pleinement la sécurité, car le courant reste imprévisible, il ne prévient jamais lors d’un simple serrage de borne. Vous ne pouvez pas ignorer la poussière des rails DIN, la lumière ne jaillit qu’après mille précautions, quelquefois un simple oubli conduit à la panne accidentelle.
C’est le cas notamment lorsque vous improvisez trop devant ce ballet de câbles colorés, d’où l’intérêt de faire appel à un électricien 94. En effet, cette atmosphère reste tendue tant la conformité impose rigueur et calme, même à l’étape du contrôle le plus anodin.
Le contexte et les règles à respecter avant de brancher un disjoncteur
Vous tenez le marteau, l’examen du tableau force l’attention, la moindre hésitation se paie cher, vous le comprenez vite. Posez un tournevis de travers, laissez un fil dénudé, la sanction survient, le courant ne néglige aucune faille.
Par contre, vous êtes en mesure de contenir la peur en coupant l’alimentation, gants isolants ajustés, la vigilance prend alors toute son importance. Ce constat se confirme, la tension murit en silence même lorsque le testeur indique un calme trompeur. Il est tout à fait essentiel de contrôler chaque mesure sécuritaire, rien ne protège mieux que la rigueur. Et si vous demandiez un devis électricité maison 100m2 ?
Les normes et la réglementation en vigueur
La norme NF C 15-100 guide fermement chaque section et chaque couleur de fil, toute erreur se traduit tôt ou tard par une défaillance. De fait, la réglementation varie en fonction du circuit, la plaque de cuisson ne partage pas la même exigence qu’un radiateur simple. Ce fonctionnement s’impose dans les usages, gardez toujours un œil sur le schéma issu d’une source fiable, sinon l’erreur se glisse promptement. Un électricien 94 le confirmera, négliger la norme engage des frais supérieurs et retarde la conformité attendue. Vous êtes amené à vérifier scrupuleusement la correspondance entre projet et réalité du coffret.
Le choix des outils et équipements
Tournevis isolés, pinces acérées, multimètre à portée forment l’essentiel, le reste s’ajoute sans tarder, gants et lunettes en embuscade. Vous faites bien de sélectionner le disjoncteur approprié, qu’il soit différentiel ou monophasé, à chaque usage sa barrière technique. Cette réalité s’observe facilement, le matériel inadapté déclenche souvent l’accident, même par négligence minime. En effet, un oubli, une mauvaise pince, chaque détail fait la différence dans la réussite de la pose. Il est judicieux de préparer méticuleusement votre outillage.
Le diagnostic du tableau électrique existant
Libérez la place, contrôlez les bornes, tracez tous les circuits, ces gestes méthodiques s’imposent. Le fouillis de brins anciens vous guette, la sécurité chancelle si la logique s’inverse, surtout lorsque les repères datent d’une autre époque. Parfois le chauffe-eau signale seul la moindre erreur d’affectation, rien ne pardonne dans ce labyrinthe câblé. Ce phénomène se répète souvent, chaque borne réclame son fil, chaque circuit sa vérification, sans pause. Oubliez la routine, le tableau aime surprendre.
| Type de disjoncteur | Usages courants | Avantage principal | Exemple d’emplacement |
|---|---|---|---|
| Unipolaire + Neutre | Eclairage simple, petite prise | Facilité de branchement | Chambre, salon |
| Bipolaire | Lignes électriques spécifique, circuits spécialisés | Sécurité renforcée | Garage, extérieur |
| Différentiel | Protection anti-fuite de courant | Protection des personnes | Tête de tableau |
Ainsi, connaître les obligations techniques permet une préparation sereine, chaque repère, chaque calibre vise la sécurité.
La préparation avant l’installation du disjoncteur
Quand l’espace se fait rare, la préparation s’impose, car la pose d’un disjoncteur ne souffre aucune improvisation. Ce point reste central, repérer les circuits et identifier chaque fil optimise la sécurité.
Le repérage des circuits
Avant d’engager la moindre vis, laissez le bal des couleurs vous guider, cette logique colore votre mémoire. Vous pouvez miser sur les étiquettes, élaborer un schéma rapide, ce détour semble long parfois, mais cela évite l’irréparable. Si le repérage fait défaut, un simple branchement bouleverse tous les usages de la cuisine à la salle de bain. L’organisation place la sécurité au sommet et vous fait gagner en efficacité face à l’erreur. Pour chaque fil vérifié, c’est la conformité qui s’impose.
Calibre et section de câble
La section, le calibre, la puissance se conjuguent et aucun écart ne pardonne, l’équilibre est fragile. Par contre, si vous négligez la norme, soit la protection disjoncte trop vite soit la surcharge survient. Ce principe ne fait plus débat, un fil surdimensionné ne protège pas mieux, alors qu’un fil trop fin compromet tout. Accordez section et puissance systématiquement, seule cette précaution conjure la défaillance du système. Respectez l’équation sinon la sécurité vole en éclats.
Points de contrôle avant toute intervention
Vous êtes tenu de tester chaque absence de tension, la coupure générale ne suffit jamais à garantir la sécurité. Les gaines doivent demeurer intactes, la coupe du câble exige une précision extrême, un défaut handicape toute la suite. Veillez à chaque domino et chaque borne, la fausse connexion attaque sans bruit. En bref, passer du temps sur les vérifications en amont réduit les imprévus sous tension. Anticipez et surveillez chaque point, la galère s’efface devant la prudence.
Préparation des outils et accessoires
L’ordre guide votre action, chaque accessoire se doit d’être prêt à l’usage, évitant tout mouvement superflu. Le disjoncteur ouvert, bornes libres, peigne préparé, le pontage anticipé, voilà le préambule parfait. Testez le fonctionnement à blanc, ce geste évite le chaos autant pour l’amateur que pour le professionnel. Un outil manquant pose le risque d’inversion ou de court-circuit, rien ne s’improvise dans l’ombre. Anticipez, la sécurité dépend entièrement de l’organisation.
| Usage du circuit | Section de câble (mm²) | Calibre disjoncteur (A) | Norme |
|---|---|---|---|
| Lumières | 1,5 | 10 | NF C 15-100 |
| Prises | 2,5 | 16 ou 20 | NF C 15-100 |
| Four, chauffe-eau | 2,5 ou 4 | 20 ou 32 | NF C 15-100 |
Désormais, il ne reste plus qu’à enclencher l’acte central, la gestion du branchement proprement dit.

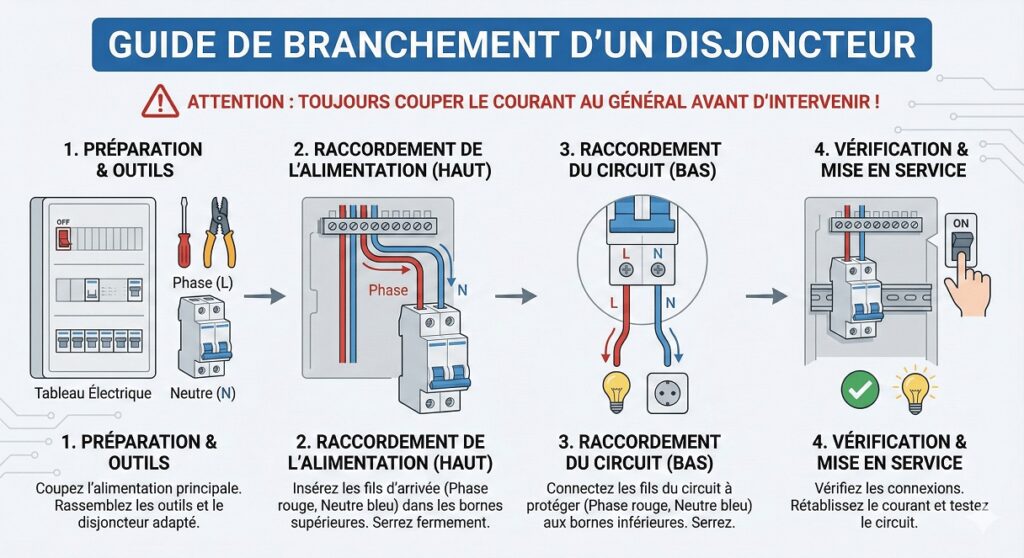

La méthode pas à pas pour brancher un disjoncteur
Prenez le temps d’un silence, concentrez-vous face au tableau, la précision donne le ton.
Démontage du capot et pose sur rail DIN
Retirez délicatement le capot, exposez le rail, la pose du disjoncteur neuf s’engage immédiatement à l’endroit préparé. Trois pressions assurent l’ancrage, votre vigilance chasse toute vibration néfaste. Coupez le peigne à la longueur appropriée, prudence extrême, hâte et métal ne font jamais bon ménage. L’installation exige une précision affirmée, sinon toute la suite se dérègle. Cette étape conditionne la réussite, autant le respecter scrupuleusement.
Raccordement des fils
Branchez la phase, assurez le neutre, ne jamais changer l’ordre, vous neutralisez le risque de croisement. La terre mobilise le geste en cas de disjoncteur différentiel, car ici toute protection dépend du raccordement. Serrez chaque vis d’une main sûre, un fil trop serré casse, trop lâche, le défaut jaillit. Un mauvais dénudage fait clignoter douloureusement l’ensemble du réseau, toute négligence pénalise la chaîne. Chaque vis ajustée garde votre réseau en parfaite santé.
Contrôle des règles de l’art
Phase, neutre, terre, chaque fil occupe sa place, l’ordre ne souffre aucun écart. Comptez les brins par borne afin de prévenir la surcharge invisible, la norme ne supporte aucun flottement. Chassez chaque fragment de cuivre nu, la moindre négligence entretient le risque caché. Toute précaution prise en amont forge une fiabilité durable. L’harmonie finale s’apprécie au regard, rien ne doit bouger ou déborder.
Remise en service et ultime vérification
Le capot revenu à sa place, engagez le disjoncteur principal, puis vérifiez minutieusement la reprise du courant. Testez la continuité au multimètre, chaque résultat précise la conformité de l’ensemble. Un déclenchement inopiné force l’enquête, chaque détail inspecté redevient suspect. En cas de doute, recommencez, la sécurité s’impose au moindre soupçon. Persévérez jusqu’à la satisfaction, c’est le secret d’un réseau performant.
Derrière le besoin de brancher un disjoncteur avec A2STravaux ?
Du Val-de-Marne naissent ces questions, artisans, familles, entrepreneurs, tous cherchent l’assurance d’un tableau fiable, ce phénomène se répète souvent dans l’actuel contexte de rénovation.
Vous incarnez fréquemment ce point de jonction entre rigueur technique et confiance reconquise. La norme avance, la documentation s’accumule, chaque défaut expose à double peine, la demande de transparence augmente. Le bailleur exige la conformité, guette les travaux, sollicite in fine l’avis expert et la synthèse. Ce lien unique entre technique affirmée et sérénité d’usage s’impose aujourd’hui. Le courant revient, la lumière illumine, la vie reprend dans ce foyer sécurisé, la fatigue cède à l’évidence retrouvée.
Foire aux questions pour brancher un disjoncteur
Comment brancher le disjoncteur ?
Brancher un disjoncteur, ce n’est ni la recette d’un gâteau ni une épreuve olympique, mais attention, quand l’électricité danse dans les murs, l’improvisation, c’est niet. Un disjoncteur au tableau, c’est la sentinelle, le rempart face aux courts-circuits et autres aventures électriques. On coupe bien tout, calme plat, pas de courant, puis on choisit le bon modèle (les disjoncteurs, c’est pas one size fits all) et on attrape les fils, ceux-là même qui ont soif de sécurité. On glisse chaque fil (en respectant leur couleur, bien sûr) dans la borne du disjoncteur. Un petit tour de tournevis, on serre, on vérifie, le clic rassurant et voilà, le disjoncteur loge fièrement à sa place sur le tableau électrique, prêt à veiller sur la tranquillité. Sans oublier, hein, un câblage soigné, c’est aussi une installation qui dure – et la maison respire.
Quel fil va où sur un disjoncteur ?
Dans l’univers électrique, les fils, c’est comme un duo de jazz, chacun son rôle, jamais de fausse note. Sur un disjoncteur unipolaire, c’est un solo, le fil de phase, noir ou rouge, qui vient s’installer, bien vissé dans sa borne. Avec un disjoncteur bipolaire, là, c’est la symphonie : deux fils de phase, l’un noir, l’autre rouge, chacun trouve sa place, chacun son terminal, tous deux solidement ancrés, la sécurité avant tout. On oublie les improvisations, les raccords farfelus, pas d’acrobaties ici. Toujours, on vérifie l’alignement, le bon branchement, chaque fil dans le bon trou, et la magie opère, le courant circule sans accroc. Ah, l’ordre des fils, ça fait toute la différence.
Est-ce qu’il y a un sens pour brancher un disjoncteur ?
Le sens, dans un tableau électrique, ce n’est pas juste une affaire de snobisme technique, c’est le respect des flux, de la logique. D’habitude, ça file du haut vers le bas, comme une pluie d’énergie. Alimenter par le bas, c’est possible, mais ça doit être clair, affiché, su, pas de place pour l’ambiguïté. Pourquoi ce sens ? Pour l’ordre, la maintenance facile, la logique implacable qui rassure lors des interventions. Et si vraiment il fallait faire autrement, pas de panique, mais on signale partout, on ne laisse pas les doigts curieux se tromper de chemin. Un tableau bien orienté, ça simplifie la vie, ça évite bien des grimaces (et des étincelles).
Est-il possible de brancher 3 fils sur un disjoncteur ?
Trois fils sur une borne, c’est comme tenter de faire entrer trois chats dans la même boîte, allongés, détendus. Impossible, ou alors, la sécurité en prend pour son grade. Sérieusement, il faut pique-niquer à deux maximum sur une borne du disjoncteur, pas plus. On parle d’électricité, de chaleur (pas celle qui rassure, celle qui inquiète), de serrage correct, de fiabilité. Au-delà de deux fils, les contacts se font la malle, les risques s’invitent – échauffements, défauts de connexion, disjoncte qui veut, mais la maison ? Elle, elle préfère l’ordre, deux fils, pas trois. Voilà, c’est la règle d’or du câblage soigné.
